德国Borkey N型成套载重滚轮小车使用范围

►德国Borkey N型成套滚轮小车用于短距离上各种设备搬运、安装就位、移运；

►N型成套滚轮小车用于中等载荷设备移运，如机器、机器配件安装作业；

►德国成套载重滚轮小车移动速度不要超过5 m/min；

►在成套载重滚轮小车上安装旋转盘，可实现转弯操作。需要配置拉杆，在滚轮小车移动时，利用拉杆才可顺势转向。

►德国Borkey N型成套滚轮小车转弯半径为3m。

德国Borkey N型成套载重滚轮小车技术参数

型号	滚轮直径 mm	承载板尺寸mm		整车高度 mm	旋转盘直径 mm	载荷 T	成套设备自重 kg
		长	宽
I	18	120	120	108	130	20	48
II	24	120	120	117	130	30	56
III	30	130	130	140	150	60	90

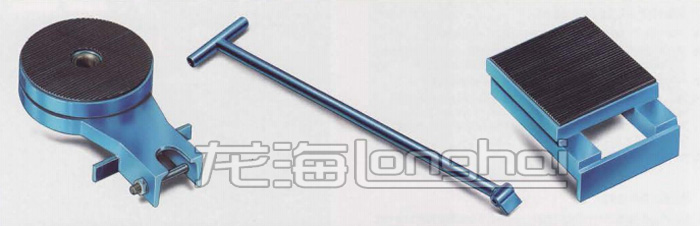

德国Borkey N型成套载重滚轮小车转盘、承载板及操作杆

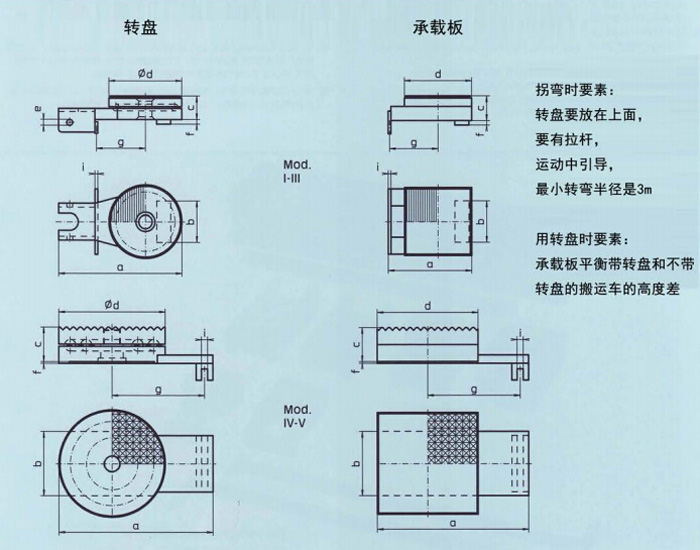

德国Borkey N型成套载重滚轮小车转盘及承载板尺寸图

德国Borkey N型成套载重滚轮小车前车转盘技术参数

型号	a	b	c	Ø d	e	f	g	i	自重 kg
I	220	73	42	130	11	8	87	5	4,5
II	220	86	42	130	11	8	87	5	4,5
III	250	96	48	150	11	8	108	5	6,7
IV	275	114	61	190		3	165	11	13,7
V	360	128	61	220		3	235	11	18,9

德国Borkey N型成套载重滚轮小车后车承载板技术参数

Mod.	a	b	c	d	f	g	i	自重 kg
I	149	73	42	120	8	87	5	3,7
II	149	86	42	120	8	87	5	3,7
II	178	96	48	130	8	108	5	5,3
IV	270	114	61	180	3	165	11	13,8
V	350	128	61	200	3	235	11	18,8



德国Borkey N型成套载重滚轮小车使用建议

►德国Borkey N型成套载重滚轮小车所有的载荷都是作用在钢制承载盘上的，承载盘承受的重量与滚轮相同。为了安全起见，任意2台滚轮小车的载荷应该足以承担整台负载的重量，特别是在地面不平的时候。

►对于安全搬运设备，轨道表面状况的重要性比成套载重滚轮小车的载荷大的多；

►不能用在砖地面上，在碎石沥青地面和水泥地面上使用也是有限制的，在这种情况下，在地面上铺一张厚度至少10mm的钢板；

►选择大直径滚轴的滚轮小车，可以避免一些问题的出现；

►将角铁放置在滚轮小车的槽里，会使设备的视觉校准和方向控制更简单；

►德国N型成套滚轮小车前后车的本体高度差，可以通过承载板来调节。



德国Borkey载重滚轮小车其他成套类型可参考：德国Borkey‘大力神’载重滚轮小车

德国Borkey载重滚轮小车简单多种运输（短距离运输）参考：A型滚轮小车特点 、 B型滚轮小车特点
