EAGLE CLAMP钢板钳各类型结构解析

    日本 EAGLE CLAMP 品牌成立于 1962 年，是专业的钢板钳制造商，主打产品包括钢板起重钳、无伤夹钳等。该品牌于 2000 年通过 ISO9001 认证（认证编号：200132），同时还通过了厚生劳动省产业安全研究所的测试，产品符合国际安全标准。以下为对 EAGLE CLAMP 钢板钳各类型的结构解析。

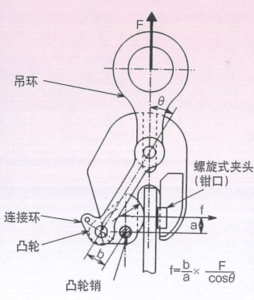

◀竖吊钢板钳

采用了用齿轮凸轮与圆型螺旋式夹头（钳口）抓住吊物的结构。锁定装置依靠弹簧的作用按压凸轮。夹紧力与吊起载荷成正比例。

※施加于吊环的力(F)通过连接环又施加于凸轮。施加于凸轮的力又通过用以凸轮销为支点的夹紧力(f)夹紧吊物。

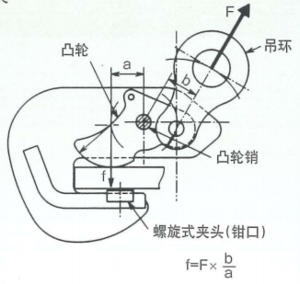

◀横吊钢板钳

采用了用齿轮凸轮与圆型螺旋式夹头（钳口）抓住吊物的结构。锁定装置依靠弹簧的作用按压凸轮。夹紧力与吊起载荷成正比例。

※施加于吊环的力(F)直接施加于凸轮，然后用以凸轮销为支点的夹紧力(f)夹紧吊物。

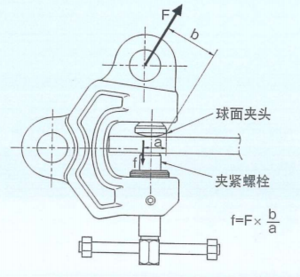

◀螺旋式钢板钳

采用了在施加吊物的载荷时，球面夹头就会倾斜，同时,利用球面夹头本身露出来抓住吊物的结构，因此，在任何方向均可进行吊起工作。

※施加于吊孔的力(F)与通过轴承将球面夹头旋转的力的作用会分别产生夹紧力(f)。

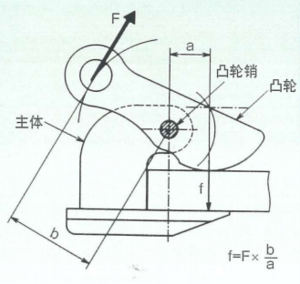

◀水平起吊钢板钳

采用了从上面按压的结构。解决了将挂钩用在水平搬运工作时所产生的倾斜状态与因来自上下方的冲击力而产生的不稳定性的问题。按压力与吊起载荷成正比例

※施加于吊环的力（F）直接施加于凸轮，然后用以凸轮销为支点的夹紧力（f）夹紧吊物

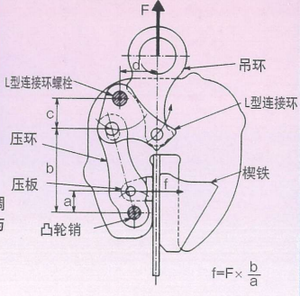

◀无伤钢板钳

为了避免吊物受伤，采用了平面压板和托板抓住吊物的结构。为防意外事故，装有闭锁凸轮就会动作的机构。夹紧力为吊起载荷的5倍以上

※根据吊物的板厚用楔铁进行开口的调整，施加于吊环的载荷通过L型连接环与夹紧悬臂的作用而产生夹紧力(f)。
